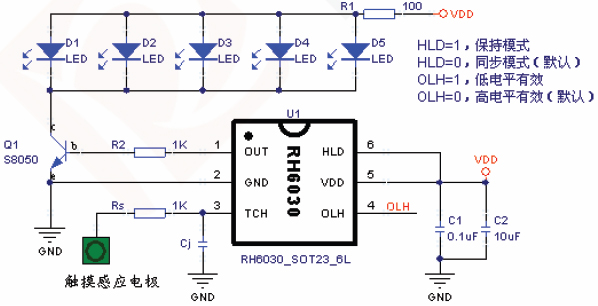

1.LED臺燈應用電路圖
物料清單：
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 0.1uF | C1 | 1 |
| 2 | 電容 | 10uF | C2 | 1 |
| 3 | 靈敏度調節電容(可選) | Cj | 1 | |
| 4 | LED | 高亮白光 | D1~D5 | 5 |
| 5 | 電阻 | 1K | R1 | 1 |
| 6 | 電阻 | 100 | R2 | 1 |
| 7 | 電阻（可選） | 1K | Rs | 1 |
| 8 | 三極管 | S8050 | Q1 | 1 |
2.墻體開關應用電路圖
物料清單：
| No. | 物料名稱 | 物料規格 | 物料位號 | 數量 |
| 1 | 電容 | 0.1uF | C1 | 1 |
| 2 | 電容 | 10uF | C2 | 1 |
| 3 | 靈敏度調節電容(可選) | Cj | 1 | |
| 4 | 二極管 | 1N4007 | D1 | 5 |
| 5 | 電阻 | 100 | R2 | 1 |
| 6 | 電阻（可選） | 1K | Rs | 1 |
| 7 | 三極管 | S8050 | Q1 | 1 |
說明：
1.Cj 指調節靈敏度的電容，電容值大小0pF～50pF(電容值的增大將導致靈敏度降低)。
2.Rs 指在觸摸電極和觸摸輸入腳之間串聯的電阻，用于提高觸摸的抗干擾能力，可根據具體應用進行選擇。
3.VDD 與GND 間需并聯濾波電容以消除噪聲。供電電源需穩定，如果電源電壓漂移或者快速變化，可能引起靈敏度漂移或檢測錯誤。
4.應該在觸摸電極上鋪好覆蓋介質后再上電，這樣芯片會在上電時候檢測環境以及初始電容。如在芯片已經初始化后再放上覆蓋物，則有可能被系統檢測到電容突變而無法將其作為環境，引起誤判斷！
5.請參看《RH6XXX 應用指南》，以改善實際應用之可靠性。
